Как правильно подобрать термоусадочную трубку

Термоусадочную трубку надевают на скрутки и соединения, чтобы изолировать их, защитить от влаги или промаркировать жилы. При нагреве она садится — плотно обтягивает участок провода и работает как изоляция. Разберёмся, какая термоусадка бывает и как подобрать её под провода и детали разного диаметра.

Что такое термоусадочная трубка

Термоусадочная трубка (ТУТ) сделана на полимерной основе. При производстве её растягивают, а при нагреве материал «вспоминает» исходный размер и уменьшается в диаметре — на этом весь эффект и держится.

Большинство трубок сегодня делают из сшитого полиолефина: он хорошо изолирует и устойчив к ультрафиолету, маслам, слабым кислотам и щелочам. После усадки трубка изолирует токоведущие части, защищает соединение от истирания, снижает риск короткого замыкания, не пускает внутрь пыль и влагу и заодно делает сборку аккуратнее. Рабочий диапазон обычной полиолефиновой трубки — от −55 до +125 °C, а под более высокие температуры есть отдельные исполнения.

Что такое коэффициент усадки

Подбор трубки для провода начинается именно с этого параметра. Коэффициент показывает, во сколько раз уменьшится внутренний диаметр после нагрева. Самые ходовые варианты:

●        2:1 — диаметр уменьшается вдвое. Самый популярный вариант для быта и электромонтажа.

●        3:1 — перекрывает больший разброс размеров; удобно там, где есть разъёмы, наконечники и переходы диаметров.

●        4:1 — для сложных соединений, ремонта кабелей и герметизации переходов.

●        6:1 и выше — редкий случай: ремонт силовых кабелей, промышленный монтаж, телеком.

Чем выше коэффициент, тем проще накрыть деталь с большой разницей диаметров — но и стоит такая трубка обычно дороже.

Как подобрать диаметр

Правило одно: до нагрева внутренний диаметр трубки должен быть на 20–30 % больше самого толстого места детали, на которую она надевается. Тогда трубка свободно налезет при монтаже и плотно ляжет после нагрева.

Разберём на примере. Нужно заизолировать соединение проводов диаметром 8 мм. Добавляем запас 20–30 %, получаем нужный внутренний диаметр около 10 мм — берём трубку 10 мм с коэффициентом 2:1. После нагрева её диаметр уходит примерно к 5 мм, так что соединение на 8 мм она обожмёт надёжно.

Другой случай: кабель с наконечником имеет диаметр 14 мм. Здесь подойдёт трубка 18/6 мм (3:1) — до усадки свободно надевается на наконечник, после нагрева плотно садится на кабель. Если сомневаетесь между двумя размерами, берите больший: слишком маленькую трубку потом уже не натянуть.

Таблица подбора термоусадочной трубки

Значения ориентировочные — у разных производителей толщина изоляции отличается, поэтому наружный диаметр перед покупкой лучше померить штангенциркулем. Ориентируйтесь именно на диаметр изоляции, а не на сечение жилы.

Как подобрать трубку под конкретную задачу

Размер — это половина дела. Дальше смотрят на условия эксплуатации, ведь термоусадка закрывает целый набор задач.

Изоляция соединений

Самый частый сценарий. Хватает обычной полиолефиновой трубки 2:1, а если у соединения большая разница в диаметрах — берут 3:1.

Маркировка проводов

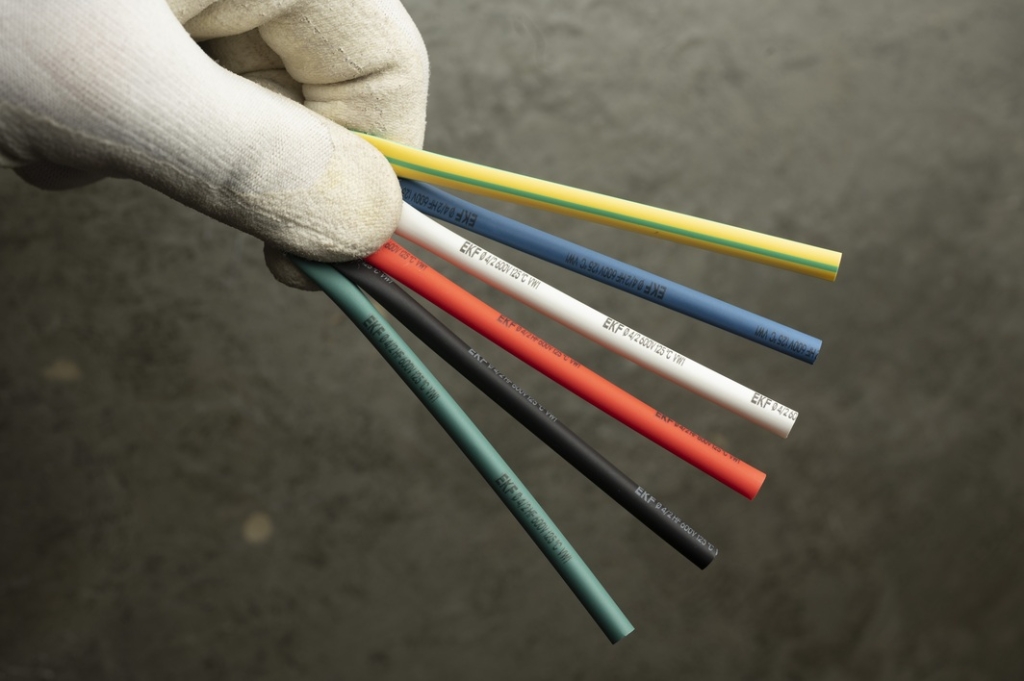

Линии обозначают цветными трубками небольшого диаметра — в каталоге есть красные, синие, жёлтые, зелёные, белые, чёрные и другие. На некоторые модели можно наносить печать специальным принтером, и такая маркировка держится куда дольше обычных наклеек. Для обслуживания это здорово экономит время.

Защита от влаги

Если соединение работает на улице, в сыром помещении или в машине, берут трубку с клеевым слоем. При нагреве термоклей внутри плавится и заполняет пустоты между кабелем и трубкой — получается почти герметичный узел, куда не попадают влага и грязь. Такие изделия идут в ход при ремонте силовых кабелей, в автопроводке, на судовом оборудовании, при монтаже наружного освещения и на влажных объектах.

С клеевым слоем или без

По конструкции трубки делятся на два типа. Без клея — самый ходовой вариант: недорого, легко ставится, огромный выбор диаметров, годится для изоляции, маркировки и защиты соединений. С клеевым слоем — тот же принцип, но по внутренней стенке нанесён клей, который при нагреве плавится и добавляет герметичности и механической прочности; заодно металл под ней защищён от коррозии. За это приходится платить: стенка толще, цена выше.

Температура усадки

Перед покупкой стоит глянуть на температурные характеристики. У большинства бытовых трубок усадка начинается при +70…+80 °C, полностью проходит при +110…+125 °C, а рабочий диапазон после монтажа — от −55 до +125 °C. У специальных исполнений цифры другие, так что паспорт производителя лишним не будет. Недогрели — трубка не сядет до конца; перегрели — рискуете потерять эластичность или повредить изоляцию кабеля.

Чем греть термоусадочную трубку

Лучший инструмент — строительный фен с регулировкой температуры: прогревает равномерно и не даёт локального перегрева. Подойдут и термофены, монтажные станции, промышленные воздушные нагреватели.

Газовую горелку в руки стоит брать только с опытом — открытое пламя легко обугливает материал. Зажигалка и свеча — вообще плохая идея: греют неравномерно, оставляют копоть и перегревают трубку. Греть начинают с середины, двигаясь к краям — так из-под материала выходит воздух и трубка ложится без складок.

Правильный подбор расходников и аккуратный монтаж напрямую влияют на качество работы. Всё нужное, включая термоусадку любого диаметра, есть в каталоге.
